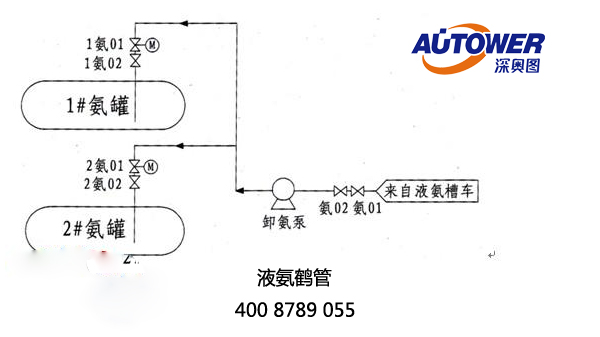

什么是液氯裝卸車鶴管？液氯裝卸車鶴管有什么特點、部件組成有哪些?液氨充裝臂,液氨卸車鶴管,液氨卸車萬向節,液氨卸車臂,液氨卸車鶴管哪家好?優質鶴管生產廠家/集成商/供應商推薦鶴管（流體裝卸臂）品牌深奧圖（Autower）,深奧圖與您一起學習液氯裝卸車鶴管特點與部件組成（附液氨卸車工藝流程圖）.

　　什么是液氯裝卸車鶴管？液氨裝卸車鶴管液氯鶴管裝卸車鶴管詳細說明液氯鶴管是由轉動靈活、密封性好的旋轉接頭與管道串聯起來，用于槽車與棧橋儲運管線之間,進行液體介質傳輸作業的設備.

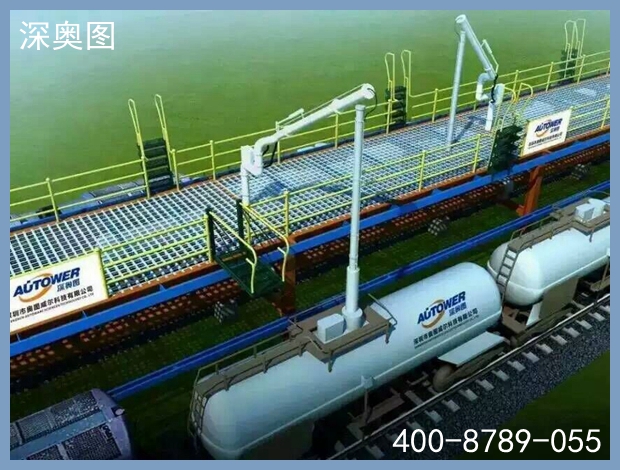

【液氨裝卸車鶴管】液氯裝卸車鶴管特點與部件組成

　　液氯鶴管主要參數

　　適用介質：各種液態和氣態產品

　　公稱口徑：DN50 — DN150

　　設計溫度：-196°C — 250°C

　　設計壓力：-0.08 Mpa — 6.0 Mpa

　　管道材質：碳鋼、不銹鋼、襯管

　　液氯裝卸車鶴管有什么特點？液氯 產品特點

　　1雙滾道的旋轉接頭及帶彈性卡的密封圈保證裝卸介質不泄漏；

　　2隨遇平衡的彈簧缸平衡器使裝卸臂操作輕便、省力；

　　3裝卸過程中，在槽車正常移動范圍內與槽車隨動；

　　4裝卸臂收容狀態時，鎖定與槽車行進方向平行，占用空間小.

　　液氨裝卸車鶴管部件組成有哪些?液氯鶴管部件組成：

【液氨裝卸車鶴管】液氯裝卸車鶴管特點與部件組成

　　1．立柱：為使管道受力合理化，用于支承臂的重量，分散旋轉接頭載荷，安裝穩固。立柱與棧橋裝配時可以采用螺栓連接或焊接。

　　2．內臂鎖緊：用于在臂在收容位置時，將臂鎖緊在該位置，這樣可以防止因為大風環境或因非操作人員操作而使臂或周圍建筑受損。

　　3．接口：是臂與管線的連接部分，一般接口與管線之間采用法蘭連接。

　　4．旋轉接頭用于臂的旋轉運動，滿足正常使用范圍(包絡范圍)，常規鶴管采用4只或5只旋轉接頭，以實現三維運動及法蘭接口的對接。

　　5．內臂：連接接口與外臂之間的部分，可在水平面上回轉。

　　6．外臂：為鶴管的主體部分，可以實現水平方向360°，垂直方向75°范圍的回轉。

　　7．氣相管（AL1412/3型）：采用不銹鋼金屬軟管，導出揮發的氣體介質。

　　8．垂管：實現裝卸臂伸入槽車內，鋁合金垂管克服了鋼質材料與罐車碰撞可能產生的危害。

　　9．平衡系統：用以平衡外臂及垂管的重量，這樣使得臂操作靈活、輕巧。平衡系統為彈簧缸，缸內彈簧為壓縮彈簧。

　　10.真空短路閥/排氣閥：真空短路閥確保殘余介質從鶴管中排空，排氣閥用于卸車鶴管垂管內氣體排出。

　　11. 聲光液位報警（可選）：液位探頭安裝在垂管頭部，當槽車內液體介質接近罐口時提醒操作人員關閉閥門，可與控制電液閥聯動。

　　液氨卸車鶴管哪家好?優質鶴管生產廠家/集成商/供應商推薦鶴管（流體裝卸臂液氯鶴管 液氯鶴管廠家深圳市奧圖威爾科技有限公司，鶴管（流體裝卸臂）品牌深奧圖（Autower）生產的流體裝卸設備規格品種齊全，使用安全可靠，操作輕便靈活，安裝維修方便，密封性能優越，在國內同行業中具有明顯的優勢。
