近年來隨著技術的發展，化工項目和煉油項目的規模越來越大，其配套的罐區也越來越大，儲存的介質也越來越復雜。而不同于一般的油庫，其操作比較頻繁，誤操作可能性較大，而誤操作引起的后果也比較嚴重，給企業造成經濟損失、對環境造成破壞。因此罐區設計中對于可燃、毒害介質的安全控制要尤其重視。本文主要介紹了某大型化工項目配套罐區，根據可燃、毒害介質的特性和儲存量進行重大危險源的辨識，綜合考慮安全和投資，采用獨立的安全儀表系統(SIS)進行安全控制。

一直以來，化工項目的罐區一般根據石油庫設計規范進行設計，而此規范，并沒有要求設置安全儀表系統。但是化工項目的罐區不同于一般的石油庫或者儲備庫，它的特點是：?jiǎn)喂薰奕菪　⒔橘|(zhì)種類復雜、毒害介質多。由于儲罐容量一般較小，儲罐的儀表設置都比較簡單，介質本身的危險性往往被忽視。本項目設計中，充分考慮了介質的危險性并兼顧投資要求，對于屬于重大危險源介質的儲罐設置了獨立的安全儀表系統(SIS)，用于防冒罐的高高液位聯鎖控制。設置SIS系統的必要性化工項目罐區的介質種類復雜，可燃毒害介質多，發生事故后危害巨大。罐區一旦發生事故，將會對上下游的工藝都產生影響，連帶著相關裝置都需要停產，損失不小。減少罐區的安全事故可以更好的保證工廠的正常生產，提高效益。不因節省初次投入而增大事故風險。

現行化工項目配套的罐區大多采用分散控制系統(DCS)進行操作控制及連鎖。DCS系統具有控制功能完善多樣、易操作、易擴展及維護方便等特點，但是并不適用于安全控制。對于化工項目罐區要比一般油庫操作更加頻繁，誤操作的概率就更大。這時采用一套安全性更高的、容錯能力強、具有故障自診斷功能、順序事件記錄功能(SOE)的安全儀表系統(SIS)就十分必要了。

2011年8月5日，國家安全生產監督管理總局發布第40號令，要求“涉及毒性氣體、液化氣體、劇毒液體的一級或者二級重大危險源，配備獨立的安全儀表系統(SIS)”。

2、確定SIS系統的設置原則

2.1對儲罐及介質分類本項目共有儲罐55座，儲罐規格從2萬立到200立大小不等，其中球形儲罐24座，立式圓筒形儲罐31座。主要介質涉及甲醇、乙烯、丙烯、丙烷、丁烯、己烷、剩余碳四、剩余碳五MTBE、正丁醇、異丁醇、2-丙基庚醇、雜醇油、堿液等20余種。

2.2對于重大危險源進行辨識根據《危險化學品重大危險源辨識》(GB18218-2009)，重大危險源的辨識依據是物質的危險性及其數量[3]。單元內存在的危險物質為多品種時，則按式計算，若滿足式a，則定為重大危險源：式中：q1,q2,…,qn—每種危險化學品實際存在量，t；Q1,Q2,…,Qn—與各危險化學品相對應的臨界量，t。罐區分析結果見表1。

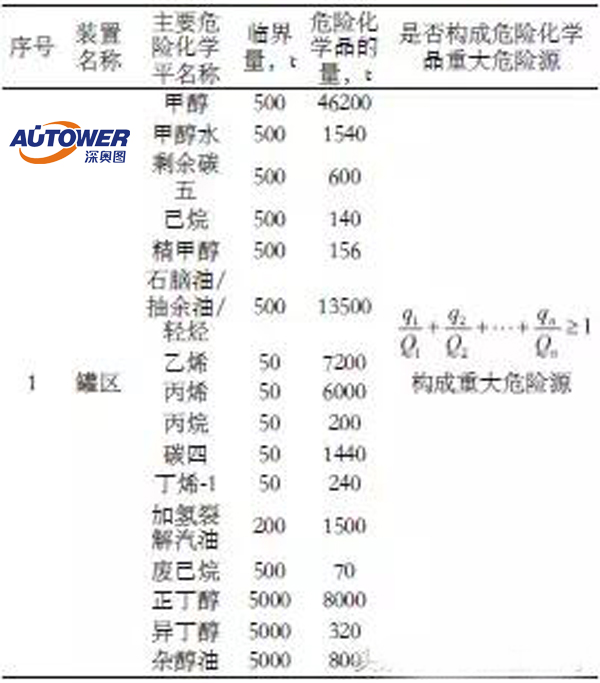

表1危險化學品重大危險源構成

2.3確定各種介質的重大危險源分級根據《危險化學品重大危險源監督管理暫行規定》(國家安全生產監督管理總局第40號)的要求，對重大危險源進行分級[2]。式中：q1,q2,…,qn—每種危險化學品實際存在(在線)量(單位：噸)；Q1,Q2,…,Qn—與各危險化學品相對應的臨界量(單位：噸)；β1，β2…,βn—與各危險化學品相對應的校正系數；α—該危險化學品重大危險源廠區外暴露人員的校正系數，項目區外1000m范圍內無常住人口，故取0.5。對項目危險化學品重大危險源的分級情況見表2。

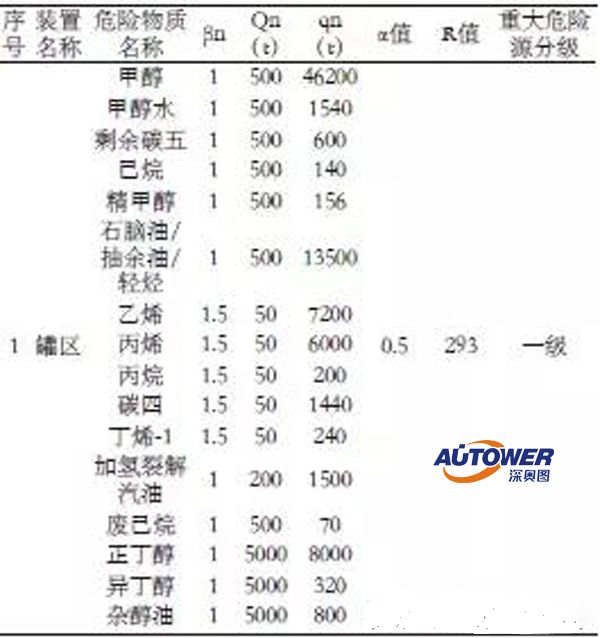

表2危險化學品重大危險源的分級情況

Table2Classificationofmajordangeroussourceofdangerouschemicals根據計算結果及下表確定罐區構成一級重大危險源，其中涉及的介質有甲醇、甲醇水等16種介質。對于儲存這些介質的儲罐安全聯鎖設置獨立的安全儀表系統(SIS)。

3、儲罐儀表的設置

一般儲罐儀表的設置應考慮經濟合理、技術成熟、可選擇范圍廣、維護及校驗方便、免維護或售后服務優良等方面。結合介質特性項目的投資情況、全項目的自動化水平等綜合考慮。本項目首先通過進行危險與可操作性(HAZOP)分析結果，確定各罐組的SIL等級，根據SIL分級確定儲罐儀表的設置。以1臺SIL1級的乙烯儲罐為例,見圖1。

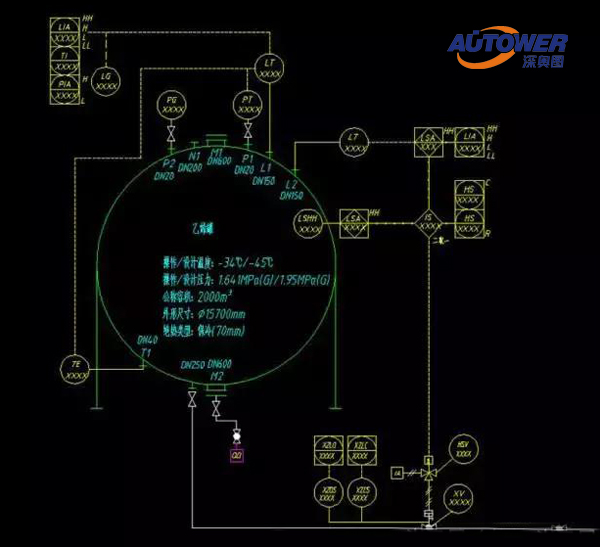

圖1乙烯儲罐1PID

ethylenestoragetank該儲罐共設置兩臺液位計：1臺為伺服液位計、1臺為雷達液位計、1臺外貼式超聲波液位開關、1臺熱電阻、1臺壓力變送器、1臺壓力表。

2臺液位計中伺服液位計選用高精度計量及用來做儲罐計量，雷達液位計為控制及用于與高液位開關做聯鎖，關閉罐根閥。從PID圖中可以看出從PID圖中可以看出雖然增加了SIS系統，但是接入其中的信號并不多，只有一點AI、一點DI、一點DO。其余信號仍然在DCS系統中進行檢測及報警。設計的SIS系統具體聯鎖控制如下：當儲罐的液位計或液位開關任一液位高于設定值時，SIS系統進行聯鎖，關閉儲罐罐根切斷閥，防止儲罐罐液位繼續升高，引發冒罐危險。

本文未完待續：【SIS系統設計】化工項目罐區SIS系統的設計應用（二）
